Área 42: Como fazer uma Portal Gun – parte 2 [vídeo]

Na segunda parte do nosso vídeo, vamos mostrar como instalar a parte elétrica e os detalhes finais da
nossa Portal Gun, assim como aplicar os últimos retoques no equipamento.

Separamos a lista de materiais em duas partes: a primeira será utilizada para concluir o corpo da arma. A segunda carrega a lista de materiais que serão utilizados na confecção da parte elétrica da Portal Gun.

Clique aqui para ver a parte 1.

Materiais

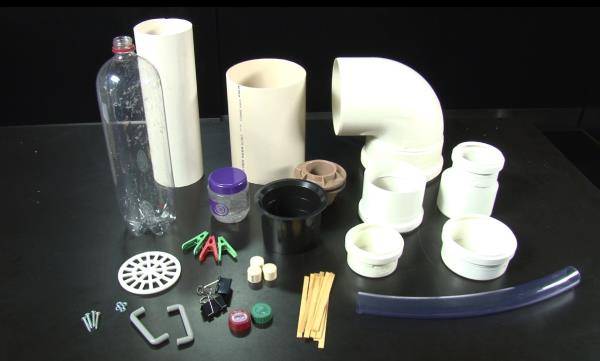

Corpo da arma – parte 2

• 12 palitos de sorvete;
• 2 puxadores de gaveta;
• 2 grampos de papel;
• Braçadeiras de nylon preta;
• Cabo de energia de PC na cor preta;
• 2 grampos de roupa;
• 3 caps PVC 15 mm;
• Gel de cabelo transparente.

(Fonte da imagem: Baixaki/Tecmundo)

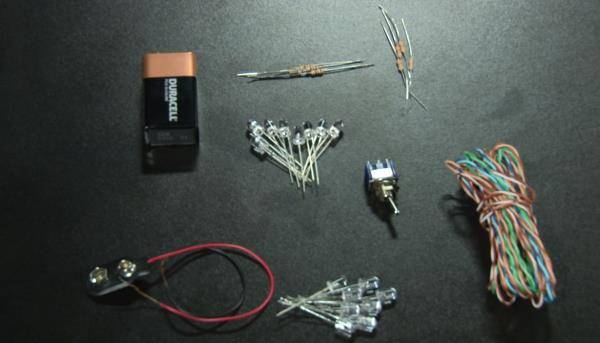

Parte elétrica

• 8 LEDs azuis;
• 8 LEDs laranjas;
• 4 resistores de 180 ohms ¼ W;
• 4 resistores de 330 ohms ¼ W;
• Fios de cobre;
• 1 switch 3 tempos;
• 1 clipe para bateria;
• 1 bateria 9 volts.

(Fonte da imagem: Baixaki/Tecmundo)

Preparação para a montagem da parte elétrica

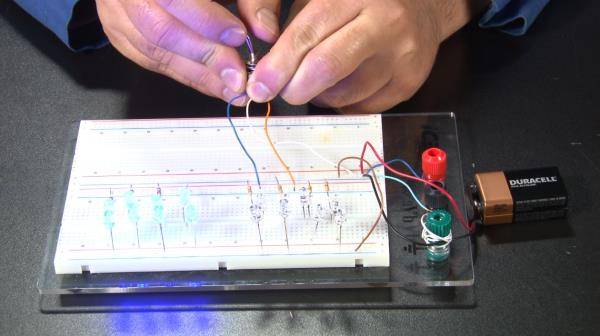

Antes de montar a parte elétrica da Portal Gun, nós posicionamos todos os componentes em uma protoboard, para que seja mais fácil visualizar as ligações. Veja como tudo deve ser conectado.

(Fonte da imagem: Baixaki/Tecmundo)

Nós vamos utilizar 16 LEDs, sendo que 8 são da cor azul e 8 da cor laranja. Os LEDs serão posicionados em pares, sendo que cada par é composto por dois LEDs em série e um resistor.

Como são dois sistemas de iluminação distintos, o switch deverá ser de três posições, ou seja, uma para desligar, uma para ligar os LED azuis e outra para ligar os LEDs laranjas.

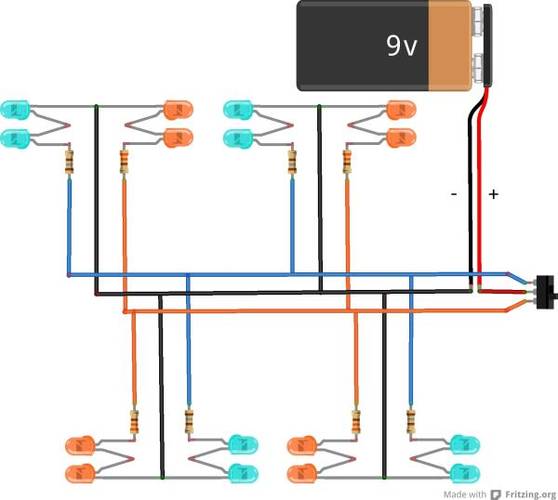

Veja no desenho do circuito, como deve ser a conexão dos LEDs.

Ampliar (Fonte da imagem: Baixaki/Tecmundo)

Esse circuito foi desenhado com o software  Fritzing, que pode ser encontrado aqui.

Preparando a Portal Gun para receber a iluminação

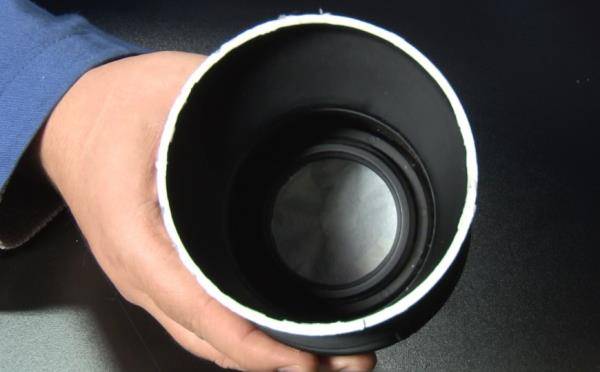

Vamos iniciar a montagem instalando um difusor de luz no bico da arma. Para fazer isso, nós cortamos um pedaço de papel toalha com o diâmetro do cano e o posicionamos no interior da peça.

(Fonte da imagem: Baixaki/Tecmundo)

Iniciando a montagem dos LEDs

Para iluminar a parte da frente da arma, nós vamos utilizar dois LEDs de cada cor. Para facilitar a sua fixação no interior da peça, vamos fazer quatro furos em uma tampa de garrafa PET e posicionar dois LEDs de cada cor no local.

(Fonte da imagem: Baixaki/Tecmundo)

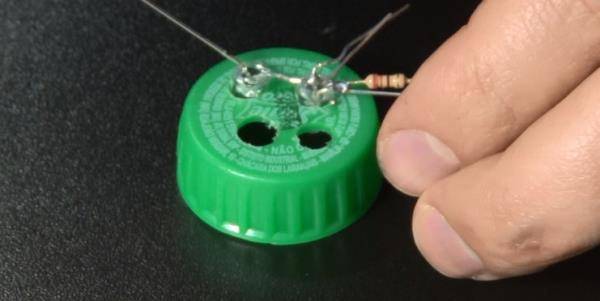

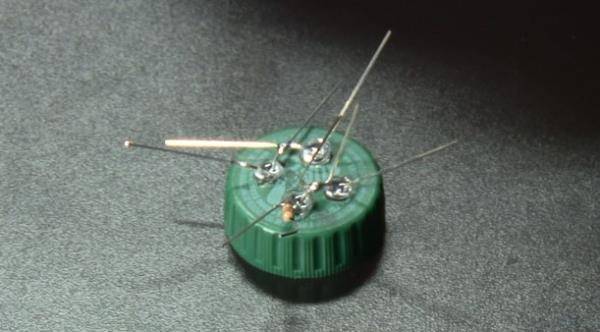

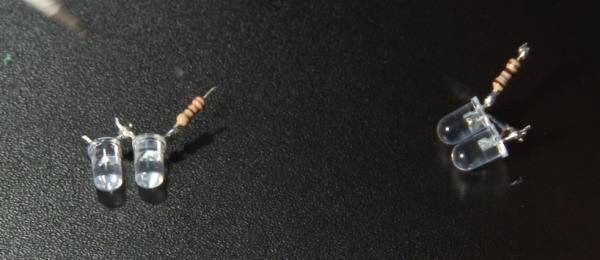

Feito isso, conectamos os dois LEDs azuis em série — positivo do primeiro no negativo do segundo — e o resistor de 180 ohms na haste positiva do segundo LED.

Os LEDs laranjas também devem ser conectados nessa ordem: positivo do primeiro no negativo do segundo. O resistor de 330 ohms vai na haste positiva do LED.

(Fonte da imagem: Baixaki/Tecmundo)

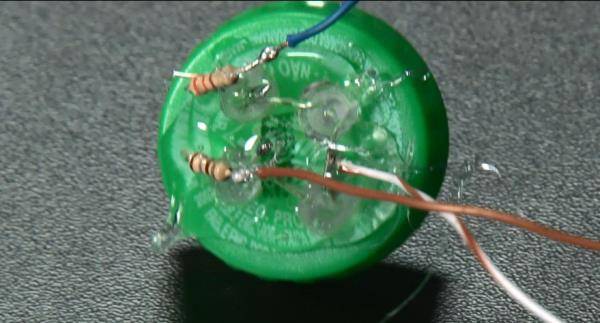

Depois, devemos soldar um fio na haste positiva de cada um dos LEDs e um fio na haste negativa dos dois LEDs. Dessa maneira, devemos concluir a solda tendo três fios diferentes: positivo azul, positivo laranja e negativo.

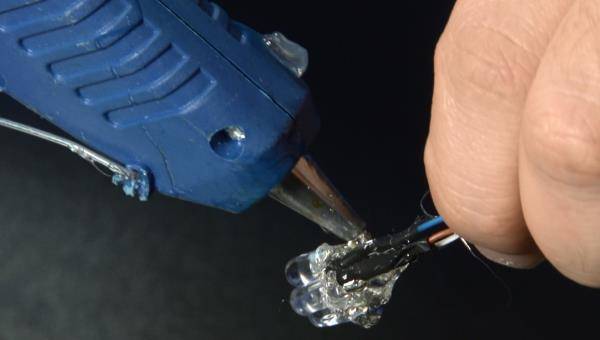

Ao concluir o processo de soldagem, vamos fixar bem o conjunto com uma boa quantidade de cola quente.

(Fonte da imagem: Baixaki/Tecmundo)

Ao finalizar o primeiro conjunto de iluminação, vamos repetir esse processo para construir as luzes que vão iluminar a parte de trás da arma.

Montando a iluminação central da arma

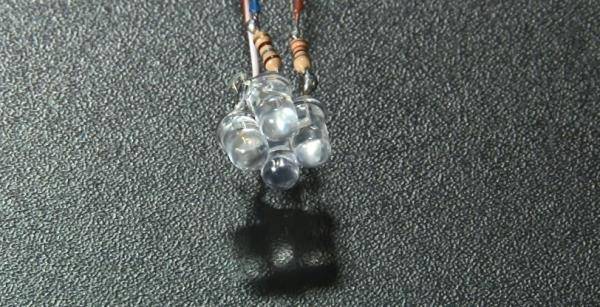

O sistema de iluminação central da Portal Gun deve ser feito da mesma forma que antes: vamos preparar dois conjuntos com quatro LEDs cada, cada par ligado em série. A diferença é que, dessa vez, não vamos prendê-los em uma tampa de garrafa.

(Fonte da imagem: Baixaki/Tecmundo)

Depois de soldar os LEDs, isolamos os contatos com um pedaço de fita isolante e aplicamos uma boa quantidade de cola quente para manter tudo muito bem firme e isolado.

(Fonte da imagem: Baixaki/Tecmundo)

Como antes, vamos repetir esse processo para criar dois conjuntos iguais.

Prendendo as luzes na Portal Gun

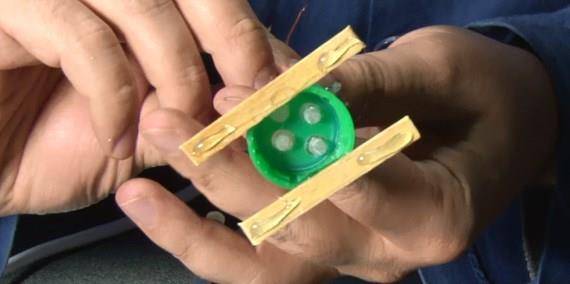

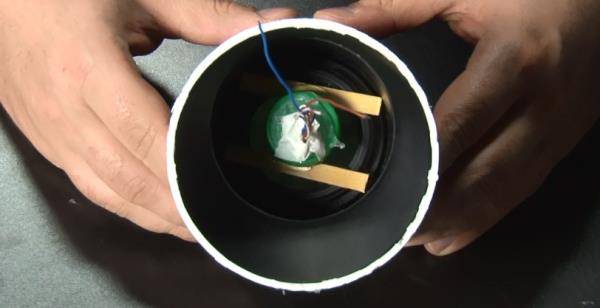

Para prender o primeiro conjunto de luzes na arma, vamos preparar um suporte com dois palitos de sorvete no interior do cano. Feito isso, colamos as luzes na parte frontal da arma.

(Fonte da imagem: Baixaki/Tecmundo)

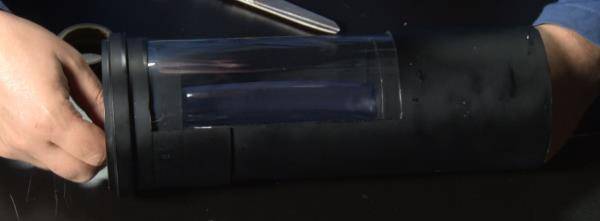

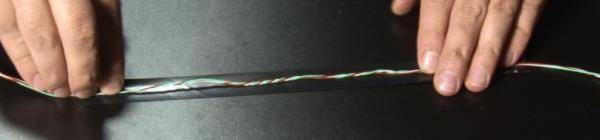

Agora vamos preparar o corpo da arma para receber o conjunto de luzes. Devemos separar um conjunto com três fios de cobre com o mesmo comprimento do cano da arma. Depois, o revestimos com fita isolante e o introduzimos no cano. Esses fios serão os responsáveis por conectar os sistemas de iluminação frontal e traseiro. O objetivo da fita isolante aqui é “camuflar” os fios.

(Fonte da imagem: Baixaki/Tecmundo)

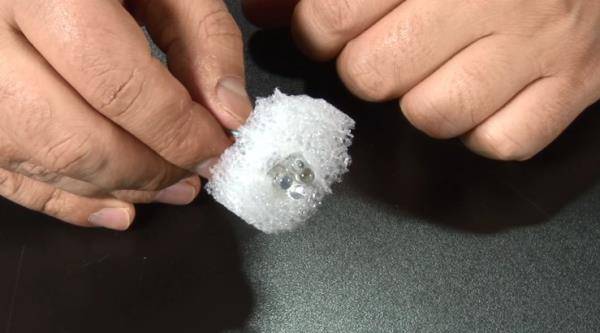

Para prender o primeiro conjunto de luzes do cano, vamos pegar um pedaço de isopor que tenha a mesma circunferência da mangueira transparente posicionada no interior do corpo da arma. Abrimos um furo no meio do isopor, prendemos os LEDs e posicionamos o conjunto na mangueira.

(Fonte da imagem: Baixaki/Tecmundo)

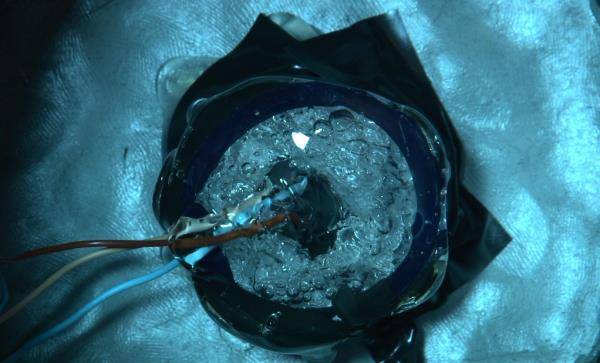

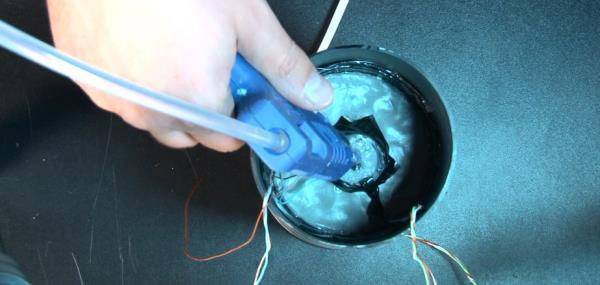

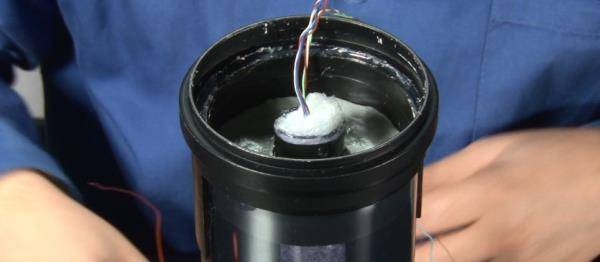

Feito isso, é preciso derramar uma boa quantidade de cola quente sobre o local para isolar bem a abertura.

(Fonte da imagem: Baixaki/Tecmundo)

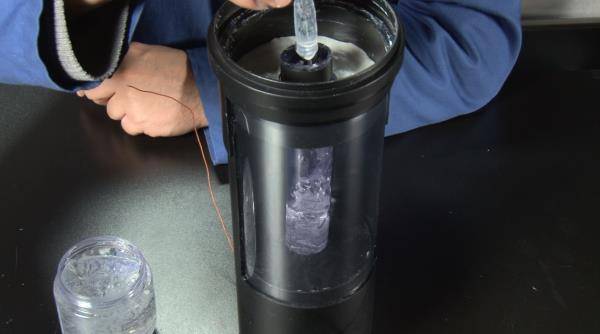

Assim que a cola secar, vamos virar o tubo e enchê-lo com gel para cabelos transparente. Para facilitar o processo, é possível utilizar uma seringa.

(Fonte da imagem: Baixaki/Tecmundo)

Agradecemos ao leitor Rafael Canuto pela ideia do tubo iluminado com gel.

Quando o tubo já estiver bem cheio, devemos posicionar o segundo conjunto de LEDs. O procedimento é o mesmo de antes: prendemos as luzes em um pedaço de isopor, posicionamos tudo na mangueira e depositamos uma boa quantidade de cola quente para vedar muito bem o conjunto.

(Fonte da imagem: Baixaki/Tecmundo)

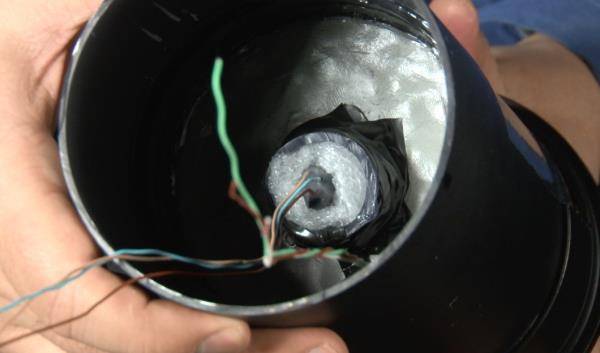

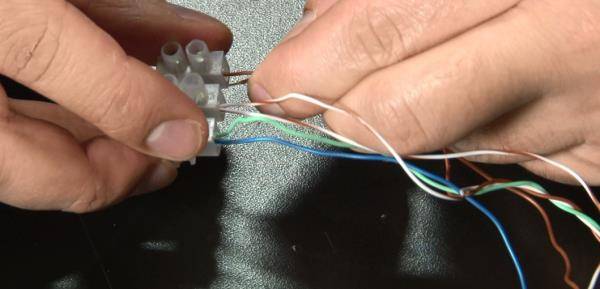

Com os três primeiros conjuntos de LEDs já posicionados no corpo da arma, vamos conectar os fios da iluminação frontal. Tudo o que precisamos fazer é emendar os dois primeiros conjuntos de fios naquele que atravessa o cano da mangueira até a parte de trás da arma.

(Fonte da imagem: Baixaki/Tecmundo)

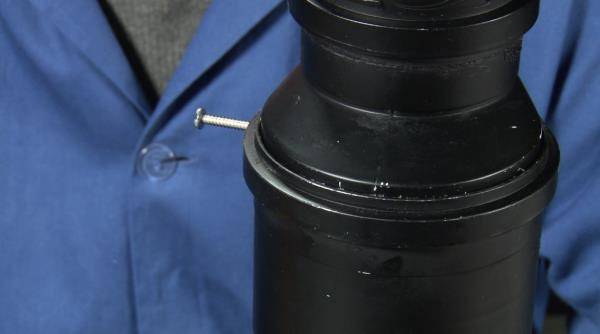

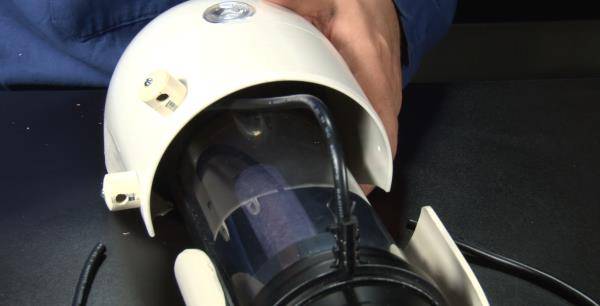

Feito isso, posicionamos todos os fios dentro do bico da arma e fechamos a peça. Para ter certeza de que tudo ficará firme, vamos fazer dois furos na lateral e prender um parafuso de cada lado.

(Fonte da imagem: Baixaki/Tecmundo)

Montando a iluminação traseira da arma

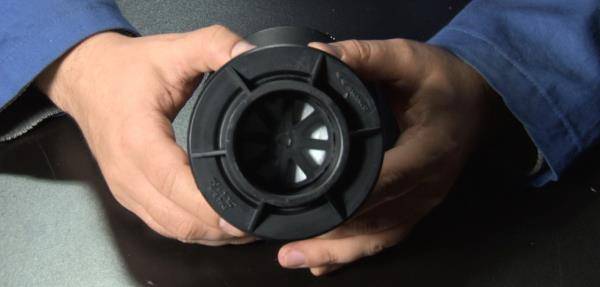

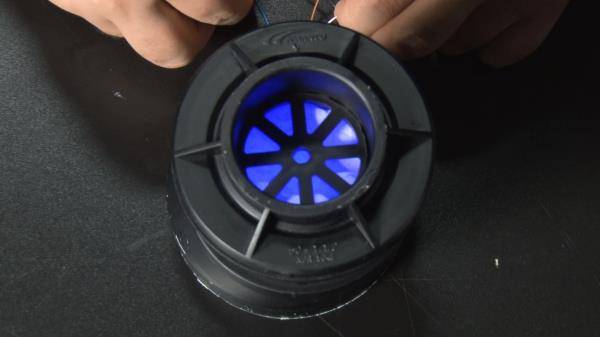

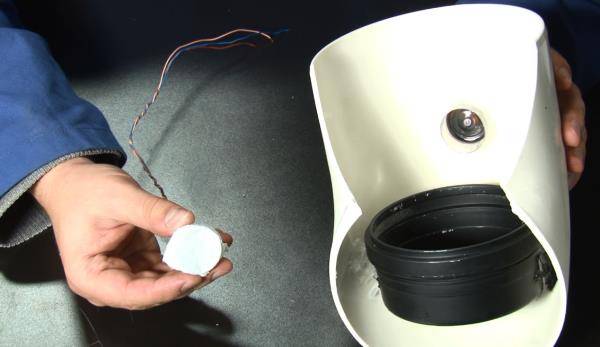

A luz que fica na parte de trás da arma deve ser posicionada na peça transparente que preparamos na primeira parte da montagem. Para garantir que a iluminação fique uniforme, vamos preparar outro sistema de difusão. Basta envolver a tampa de garrafa PET em um pedaço de papel toalha e encaixar no local adequado.

(Fonte da imagem: Baixaki/Tecmundo)

Um pouco de cola quente para fixar o conjunto e pronto.

(Fonte da imagem: Baixaki/Tecmundo)

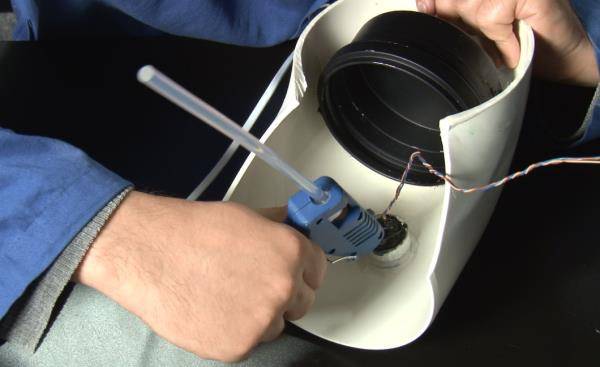

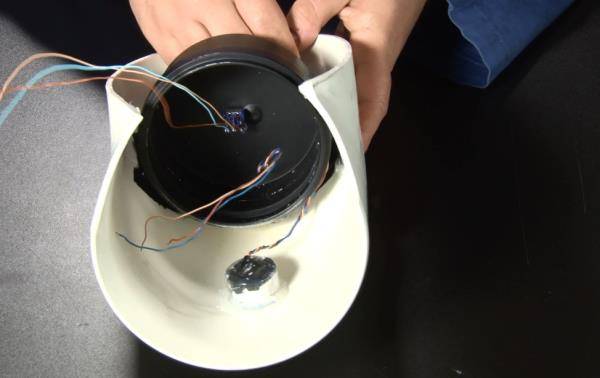

Com todas as luzes presas no lugar, vamos preparar o switch que vai controlar as luzes. Devemos soldar três fios na peça. Depois disso, faremos um furo na parte de trás da arma, no CAP de 100 mm que está colado ao “casulo”. O switch deve ser preso nesse local.

Também devemos fazer mais um furo no CAP, dessa vez para passar os fios da luz traseira para dentro do cano da arma.

(Fonte da imagem: Baixaki/Tecmundo)

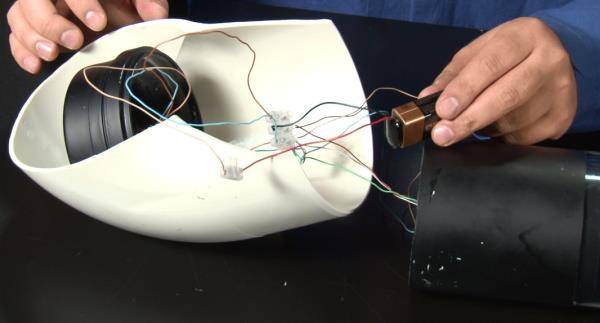

Com todos os fios no lugar, vamos prendê-los. Todos os fios dos LEDs devem ser conectados nos mesmos pontos. O negativo da bateria será preso ao negativo dos LEDs, e o positivo no fio central do Switch. Os dois fios restantes do Switch devem ser presos aos fios que levam os LEDs laranjas e azuis. Na dúvida, confira o circuito mais uma vez.

(Fonte da imagem: Baixaki/Tecmundo)

Feito isso, basta encaixar a parte de trás.

Prendendo a base frontal da arma

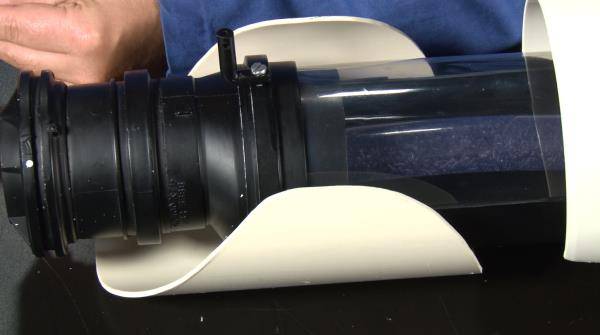

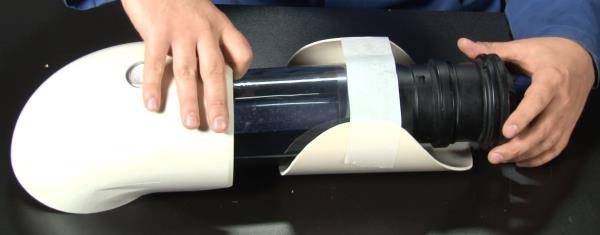

A base frontal deve ser presa no início do bico da arma. Vamos utilizar dois rebites para fixar essa parte. Para saber onde deve ser a fixação, prendemos a peça com um pedaço de fita crepe.

(Fonte da imagem: Baixaki/Tecmundo)

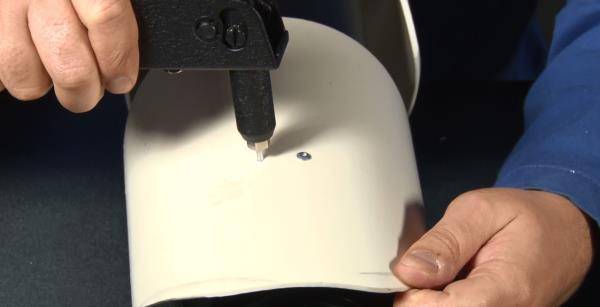

Vamos fazer dois furos separados dois centímetros um do outro na parte inferior da arma e da base frontal. Em seguida, aplicamos dois rebites no lugar. Você também pode utilizar parafusos, sem problemas.

(Fonte da imagem: Baixaki/Tecmundo)

Preparando as “garras” da arma

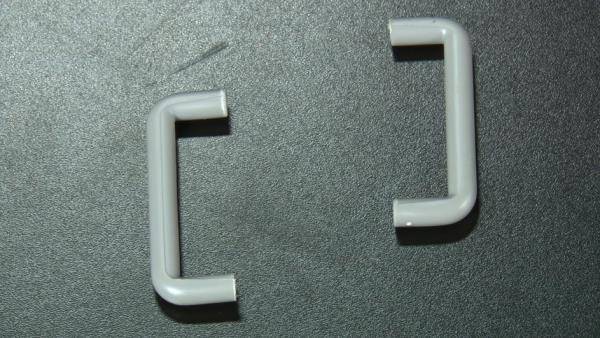

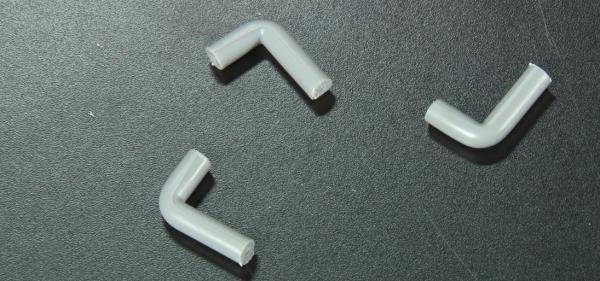

A Portal Gun possui três hastes frontais que lembram garras. Vamos começar a confecção dessas peças separando os puxadores de gaveta cilíndricos. Precisamos ter três partes em L, portanto vamos cortar as peças na metade e, em cada uma delas, fazer um furo na parte menor (base) e outro na parte maior (corpo).

(Fonte da imagem: Baixaki/Tecmundo)

Depois disso vamos separar 12 palitos de sorvete. Precisaremos colar três pares um no outro. Depois, faremos alguns furos nas pontas dos palitos.

Também vamos desmontar os prendedores de papel para remover os grampos, assim como desmontar os grampos de roupa.

(Fonte da imagem: Baixaki/Tecmundo)

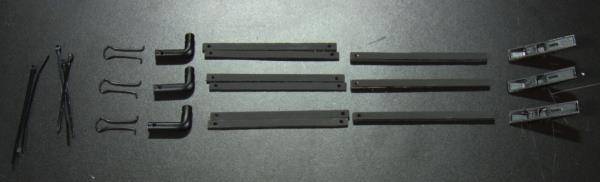

Depois de pintar todas as peças, veja como o conjunto vai ficar.

(Fonte da imagem: Baixaki/Tecmundo)

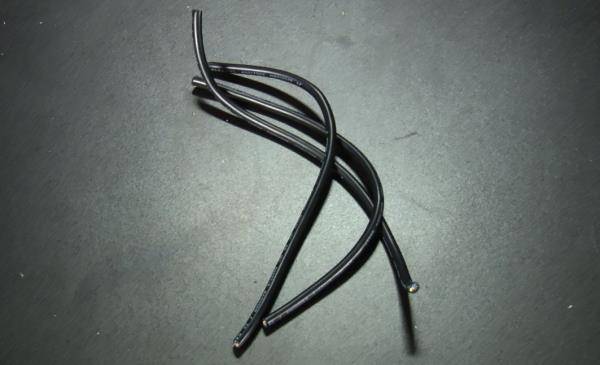

Para completar, vamos pegar um cabo de energia e cortar três pedaços com aproximadamente 30 centímetros cada.

(Fonte da imagem: Baixaki/Tecmundo)

Para prender as hastes, precisaremos fazer três furos na frente da arma. É importante garantir que todos fiquem a uma distância igual uns dos outros.

Com isso, vamos prender os suportes em L no lugar.

(Fonte da imagem: Baixaki/Tecmundo)

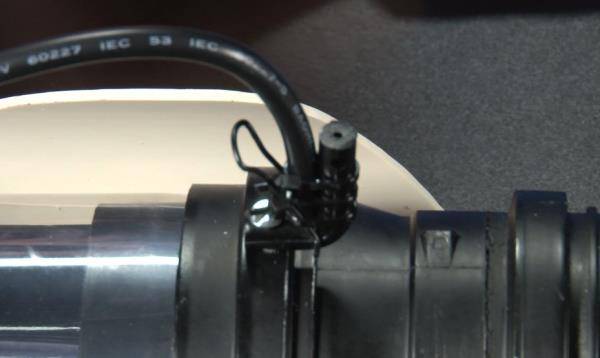

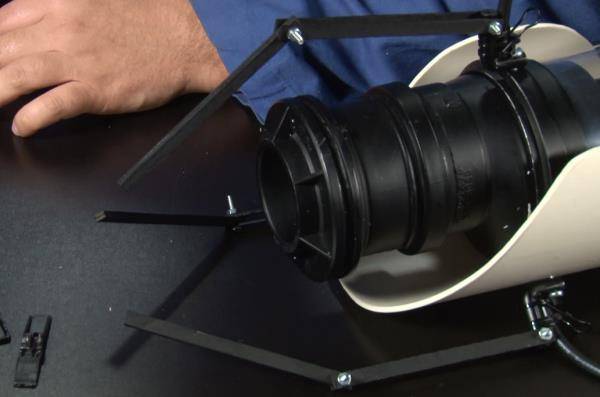

Em seguida, posicionamos o primeiro fio no suporte e o prendemos com o gancho removido do grampo para papéis. Para fixar tudo, algumas braçadeiras de nylon preto dão conta do recado. Devemos repetir esse processo para as três hastes.

(Fonte da imagem: Baixaki/Tecmundo)

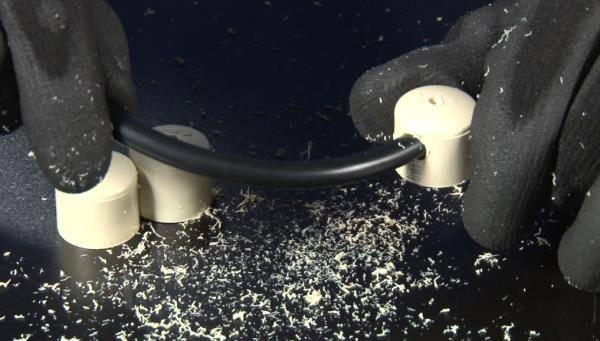

Os fios que saem das hastes devem ser fixados ao corpo da arma. Para fazer isso, vamos separar três CAPs de PVC de 15 mm, fazer um furo no centro para passar um parafuso e também um maior, na lateral, para prender o fio de luz.

(Fonte da imagem: Baixaki/Tecmundo)

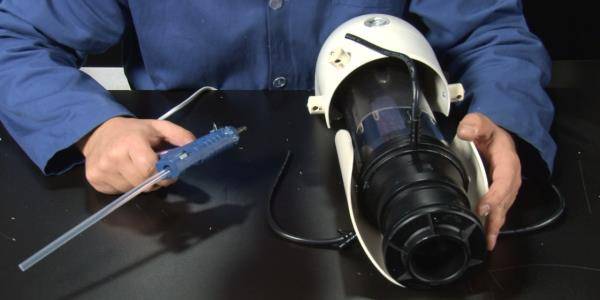

Essas peças devem ser presas no corpo da arma — duas do lado direito e uma do lado esquerdo. Em seguida, enchemos o interior das peças com cola quente e prendemos os fios definitivamente.

(Fonte da imagem: Baixaki/Tecmundo)

Para completar, vamos prender os palitos de sorvete. Os dois primeiros serão presos no suporte em L e, neles, o par de palitos colados. Na ponta, o grampo de roupa.

(Fonte da imagem: Baixaki/Tecmundo)

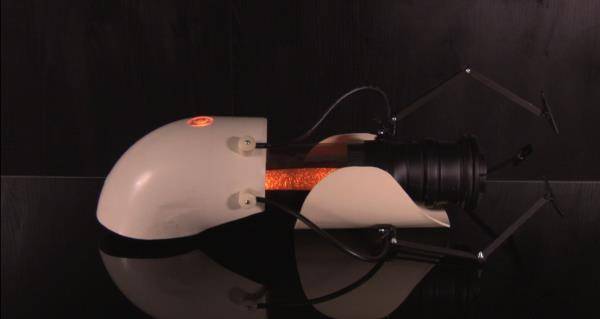

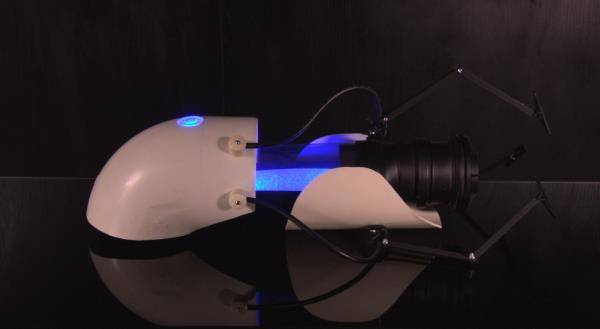

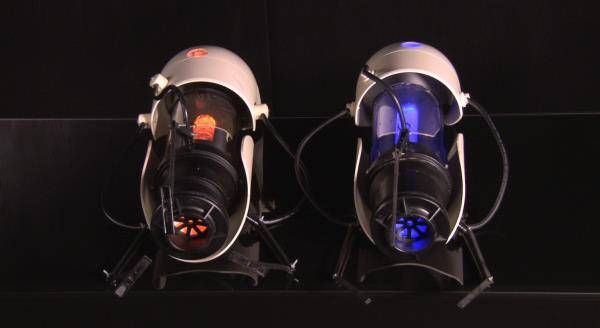

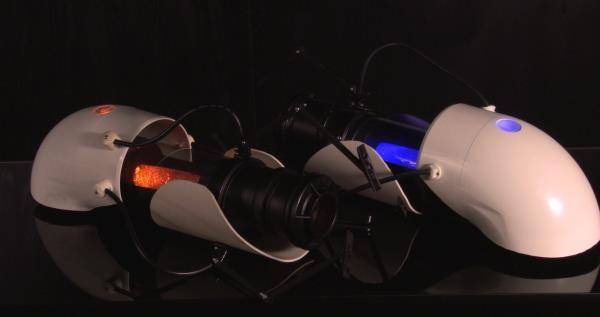

Ufa! Depois de todo esse trabalho, a Portal Gun finalmente ficou pronta.

(Fonte da imagem: Baixaki/Tecmundo)photos

Participe do Área 42

Você gostaria de participar do Área 42? Você pode fazer isso de duas maneiras. A primeira é enviando sugestões e ideias, e a segunda é enviando fotos de projetos que você construiu com o que mostramos aqui. Lembre-se de caprichar nas fotos e enviar junto o seu nome completo, idade e cidade.

Envie um email para: area42@gruponzn.com

Participação dos leitores

O Leonardo curtiu a ideia de criar uma luminária com uma lâmpada queimada. Veja como ficou o resultado.

(Fonte da imagem: Leonardo Oliveira)

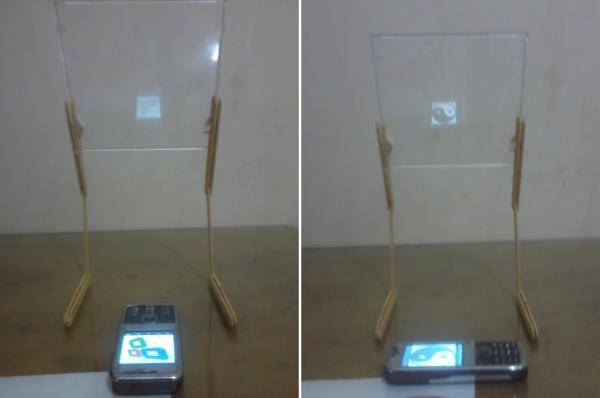

Você se lembra do nosso equipamento para fazer hologramas? Pois o Théo Henrique criou uma versão minimalista, utilizando o celular.

(Fonte da imagem: Théo Henrique)

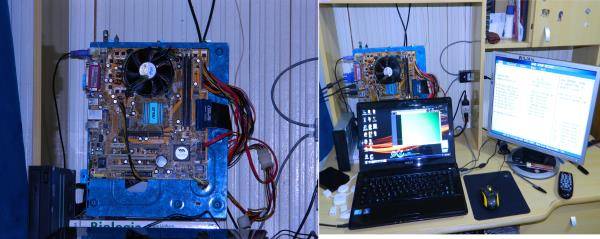

O Wilian curtiu a ideia do PC na parede e improvisou, utilizando a base de um gabinete para manter as peças no lugar.
