Área 42: Como criar um lançador de aviões de papel [vídeo]

26/09/2013 às 15:48

4 min de leitura

Avião de papel é uma das brincadeiras mais antigas de todas, e certamente todos nós já fizemos muitos.

Mas você já pensou em fazer um lançador de aviões de papel automático? Com um desses, a brincadeira pode se tornar muito mais divertida. O processo é simples e requer materiais baratos e que podem ser encontrados facilmente.

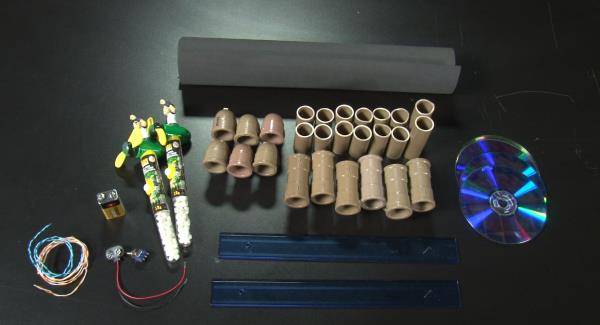

Lista de materiais

2 ventiladores de mão, daqueles de brinquedo;
2 réguas de 30 centímetros;
4 CDs ou DVDs ;
Uma folha de borracha EVA;
Bateria ou pilhas;
1 switch para ligar e desligar;
Fios de cobre;
1 clip de bateria;
2 canos de PVC 25 mm com 8 centímetros;
8 canos de PVC 25 mm com 5 centímetros;
4 canos de PVC 25 mm com 4 centímetros;
8 joelhos de PVC 25 mm;
6 junções em T de PVC 25 mm.

Além desses materiais, também vamos precisar de algumas ferramentas, fita isolante e cola quente.

Um detalhe importante sobre os canos de PVC utilizados: nós trabalhamos com canos de 25 milímetros, mas você pode utilizar canos com outras dimensões, sem problemas. Se quiser inventar um pouco, também pode modificar a estrutura do brinquedo, criando a base com madeira ou outros materiais.

(Fonte da imagem: Baixaki/Tecmundo)

Montagem

Preparando os motores

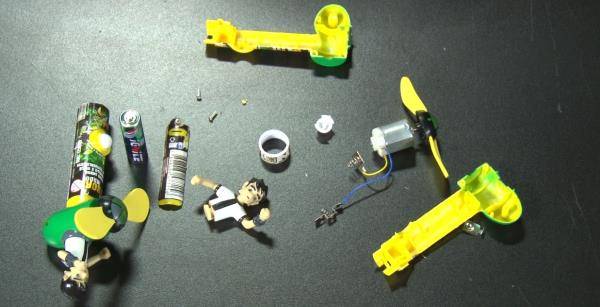

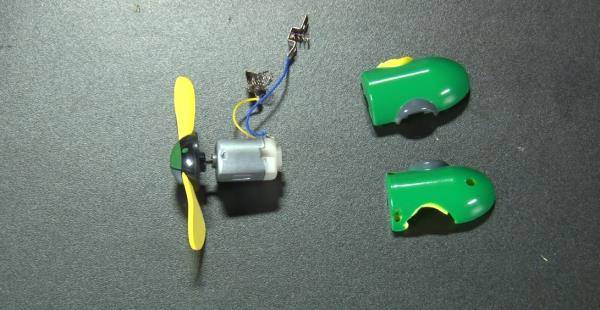

Vamos começar desmontando os ventiladores. Nós precisamos apenas do motor e do compartimento do motor, e todo o resto pode ser removido sem problemas. Para fazer isso, retiramos os parafusos que ficam posicionados nas laterais da peça.

(Fonte da imagem: Baixaki/Tecmundo)

Se a parte que segura a pilha for colada no compartimento do motor, é só cortar tudo fora. Depois, basta recolocar o motor no lugar original. Vamos repetir esse processo com os dois ventiladores.

(Fonte da imagem: Baixaki/Tecmundo)

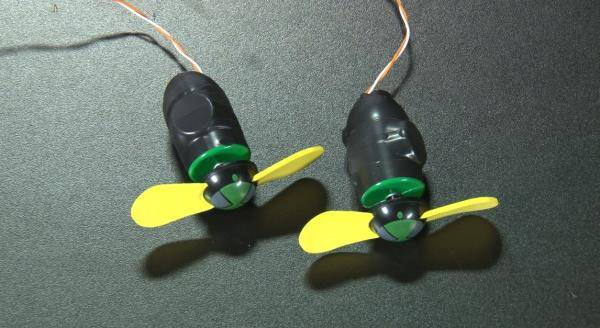

Em seguida, vamos cortar os conectores das pilhas que estão presos aos dois fios do motor e emendar fios maiores. Para manter tudo firme, enrolamos um pedaço de fita isolante no local. Veja como ficam os dois motores.

(Fonte da imagem: Baixaki/Tecmundo)

Preparando os discos de lançamento

Para criar os discos de lançamento, nós vamos utilizar dois CDs e um disco de EVA entre eles. Vamos começar posicionando um CD sobre a folha de EVA. Então, desenhamos o formato e cortamos, tendo o cuidado de deixar o disco de EVA um pouco maior que o CD.

(Fonte da imagem: Baixaki/Tecmundo)

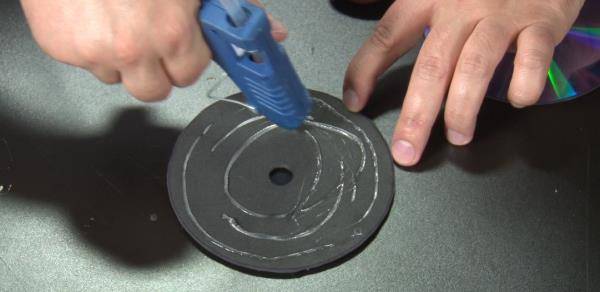

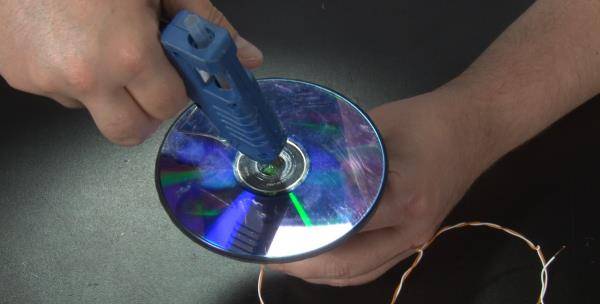

Agora, passamos cola quente no CD e colamos o disco de EVA. O segundo CD deve ser colado por cima da borracha do mesmo modo que o primeiro.

Vamos repetir esse processo com o segundo conjunto de discos.

Esses discos devem ser colados no motor.

(Fonte da imagem: Baixaki/Tecmundo)

Vamos cortar as hélices e posicionar o primeiro disco no motor. Depois, um bom tanto de cola quente deve ser suficiente para colar tudo.

Lembre-se: é preciso que o motor fique bem alinhado, ou o lançador pode não funcionar depois.

Montando a base do lançador

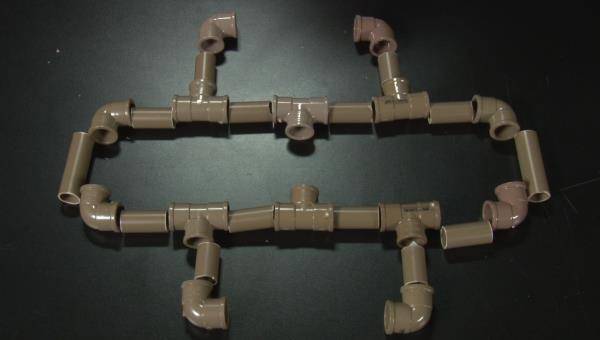

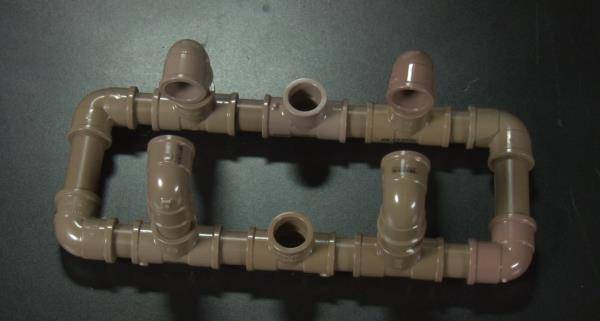

Com os dois lançadores prontos, agora é a hora de montar a base do lançador. Para isso, vamos encaixar os diversos canos de PVC. Veja na imagem como o conjunto deve ficar.

(Fonte da imagem: Baixaki/Tecmundo)

O conjunto final deve ficar assim:

(Fonte da imagem: Baixaki/Tecmundo)

Instalando os discos lançadores na base

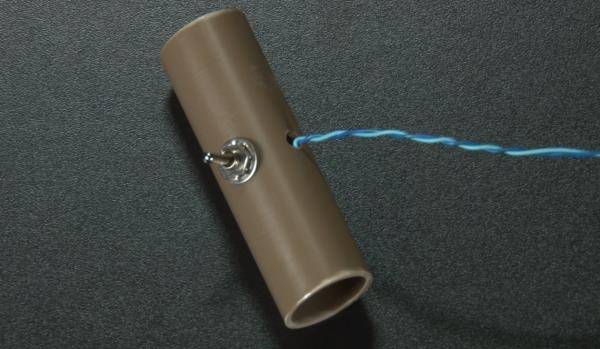

Vamos colocar um switch para ligar e desligar o sistema. Para isso, vamos fazer um furo no cano de 8 cm de uma das extremidades do lançador. Depois, posicionamos o switch. Vamos aproveitar para fazer um furo na base e passar os fios do switch por ali.

(Fonte da imagem: Baixaki/Tecmundo)

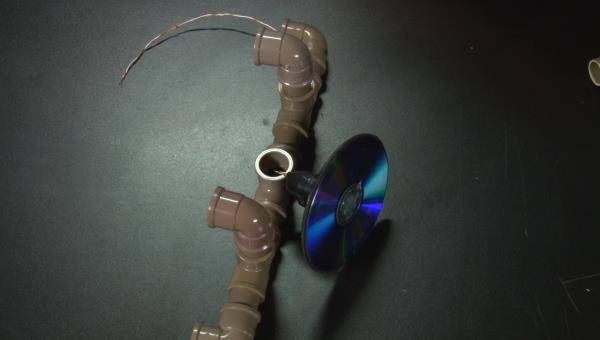

O motor será posicionado na junção em T que está no centro. Passamos o fio por dentro dos canos e colamos o motor com cola quente no lugar. Faremos isso nos dois lados do lançador.

(Fonte da imagem: Baixaki/Tecmundo)

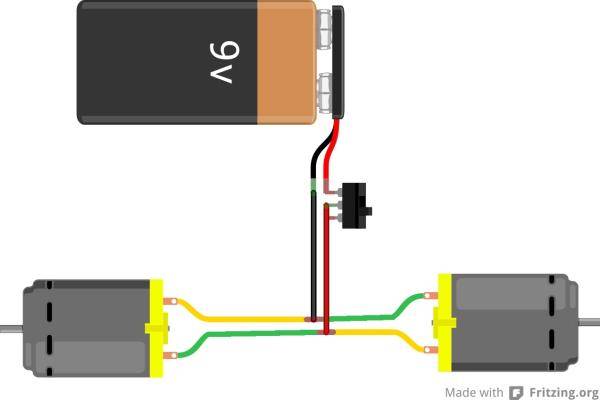

Para completar, passamos os dois pares de fios provenientes dos motores pelo mesmo furo em que já passamos os fios do switch. Depois, prendemos os fios dos motores e do switch na bateria. Veja como deve ser essa ligação:

(Fonte da imagem: Baixaki/Tecmundo)

Veja que cada um dos motores está conectado à bateria com uma polaridade diferente. Isso é necessário para fazer com que eles girem em sentidos opostos. Isso será necessário para gerar a propulsão e lançar os aviçoes de papel.

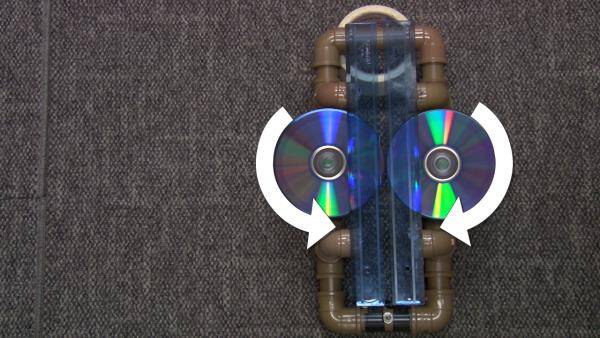

Cada disco deve girar para uma direção. (Fonte da imagem: Baixaki/Tecmundo)

Para dar um acabamento melhor ao conjunto, vamos prender os fios à base com fita isolante.

Importante: os discos de lançamento devem ficar próximos um do outro, apenas o suficiente para que os discos de EVA se toquem levemente.

Finalizando a plataforma de lançamento

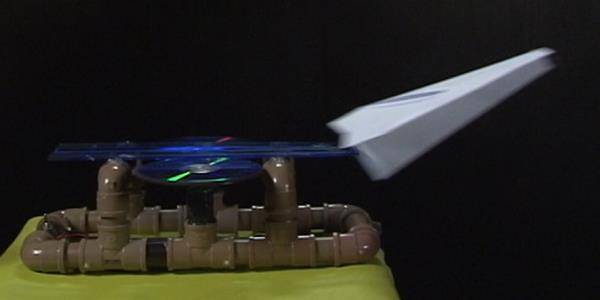

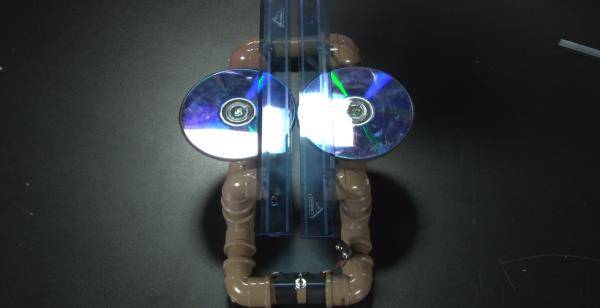

A plataforma de lançamento será feita com as duas réguas de 30 cm. Para isso, basta colar cada uma delas sobre os joelhos de PVC posicionados no lançador. Elas devem ficar paralelas, posicionadas sobre a junção dos discos.

(Fonte da imagem: Baixaki/Tecmundo)

Detalhe sobre as pilhas

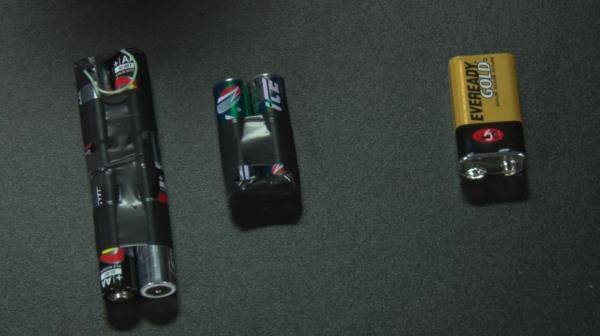

Por padrão, os ventiladores que utilizamos trabalham com apenas uma pilha de 1,5 volt cada. Entretanto, é possível aumentar a potência do nosso lançador colocando uma bateria de 9 volts ou até quatro pilhas para ativar os motores.

(Fonte da imagem: Baixaki/Tecmundo)
